阀门管件、设备七大安装工艺3D效果图+施工要点

发布时间：2026-04-13 22:22:32 丨 浏览次数：

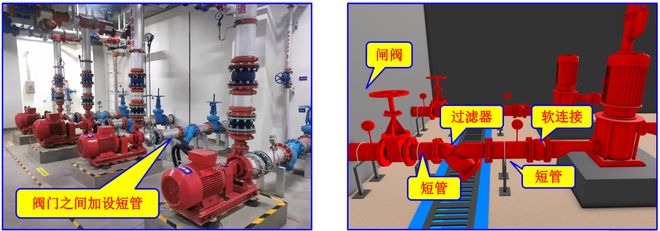

　　阀门与沟槽管件（弯头、三通、四通、变径等）、阀门与阀门之间连接应有一定长度的短管（短管长度根据实际安装空间确定），不允许直接相连。

　　(1)排污泵连接管管径≤DN80宜采用丝接连接，管径≥DN100时宜采用法兰连接。

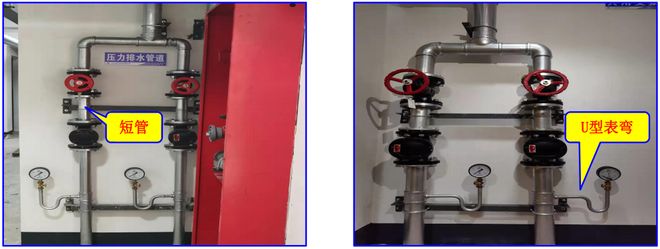

　　(2)阀门连接处应加150～200mm长短管，可曲挠安装位置宜靠近排污泵。

　　(4)压力排水压力表宜采用U型表弯，且两条吸水管均应设置压力表，压力表量程宜为0.6MPa。

　　(2)建筑物引入管、住宅入户管处、分区计量的管段、公用建筑物内按用途和管理要求需计水量的管段、根据水平横测试的要求进行分级计量的管段上应设置水表。

　　(3)住宅的分户水表宜相对集中读数，且宜设置在户外，对设在户内的水表，宜采用远传水表或IC 卡等智能水表。

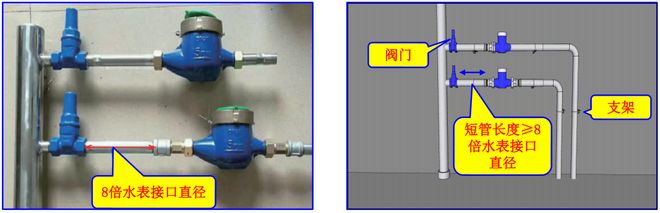

　　(4)安装螺翼式水表，表前与阀门应有不小于8倍水表接口直径的直线管道，表外壳距墙表面净距10～30mm，旋翼式水表在水表进水口前安装截面积与管道相同PG电子模拟器 PG电子网站的5倍。以上的直管段，水表出水口安装至少2倍以上的直管段。

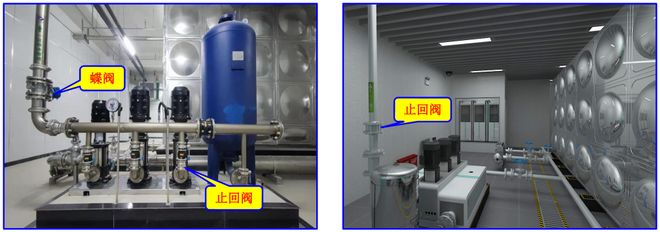

　　(5)止回阀安装时根据管道安装方式选择相应的止回阀，水平管道选用卧式止回阀，竖向管道选用立式止回阀。

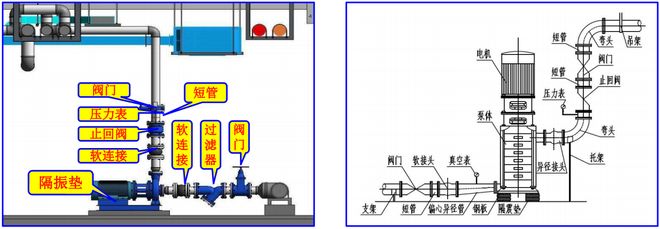

　　(1)泵体与泵座之间宜加橡胶减振垫，减震垫应受力均匀不得压塌、不得PG电子游戏 PG电子官网隐蔽。

　　(2)法兰保持在同一水平面上不受外力，出水口软接调整到位，管道固定支架安装牢靠。

　　(3)电源线布线合理观感整齐，设备与接地扁钢连接可靠，布线)电接点压力表上、下限设置符合设计要求。

　　(5)泵基础型钢内应无积水且有排水孔。设备间排水沟、导水槽宜沿设备、水箱周圈布置，并引至集水坑。

　　(1)水箱位置应根据水箱间空间提前深化设计，预留检修通道；水箱支座做好刷漆和防腐处理；不锈钢材质的水箱底部与型钢台座、支架间应（加胶皮垫），做防电化学腐蚀的隔离；抱箍加塑料套；型钢基础不宜隐蔽；溢流管出口应加设防虫网；水箱间应提前策划排水 ，设置排水沟；排水管及溢流管宜单独设置不得相连，溢流管末端不得插入排水沟内。

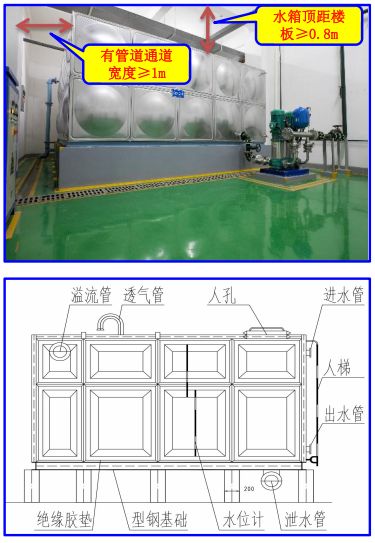

　　(2)水箱外壁与建筑本体结构墙面或其他箱壁之间的净距，应满足施工或装配的要求，无管道的侧面，净距不宜小于0.7m；安装有管道的侧面，净距不宜小于1.0m，且管道外壁与建筑本体墙面之间的通道宽度不宜小于0.6m；设有人孔的池顶，顶板面与上面建筑本体板底的净空不应小于0.8m。

　　(3)安装内外人梯，水箱人孔必须加盖、带锁、封锁严密，人孔高出水箱外顶不应小于100mm,圆形人孔直径不小于0.7m。

　　(5)管道支架应考虑墙面装饰做法（如墙面吸音板等），避免管道出现半明半暗现象。
